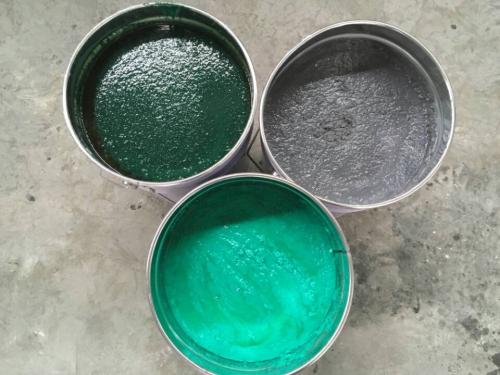

（1） 膠化時(shí)間控制。對(duì)應(yīng)基材溫度下的45min——60min 的膠化時(shí)間是比較合適的，值得注意的是基材溫度往往較環(huán)境溫度低一些，因此配料時(shí)還需要考慮：環(huán)境溫度和基材溫度的區(qū)別、一次性施工面積、一次性配料量、施工人員的單位時(shí)間施工能力、配料現(xiàn)場(chǎng)和施工現(xiàn)場(chǎng)距離等。

（2） 施工中導(dǎo)入的氣泡的抑制。施工時(shí)，施工料嚴(yán)禁隨意攪動(dòng)； 托料、上饅刀、饅抹應(yīng)該循序進(jìn)行；盡可能減少隨意翻動(dòng)、堆積的習(xí)慣；饅抹時(shí)，饅刀與被抹面應(yīng)保持適當(dāng)?shù)慕嵌�；饅抹速度適當(dāng)； 單向饅抹；嚴(yán)禁物料堆積再向四周攤開(kāi)式抹涂。

（3） 施工中導(dǎo)入的氣泡的消除。采用專(zhuān)制的羊毛輥單向壓光滾實(shí)。滾壓前羊毛輥一般用苯乙烯或清樹(shù)脂膠液浸蘸飽滿。

（4） 表面流淌的抑制。表面流淌破壞襯里層表面外觀效果， 更會(huì)破壞內(nèi)在鱗片的定向排列分布。表面流淌的抑制，是根據(jù)施工環(huán)境溫度，調(diào)整膠料的粘度來(lái)控制的，當(dāng)然白炭黑觸變劑更是膠料配方中改善這一問(wèn)題的關(guān)鍵。此外，在鱗片膠泥材料接近凝膠時(shí)，粘度增大時(shí)，可采用壓光輥定向輥壓，即可達(dá)到重新定型復(fù)位之目的，也可達(dá)到有效控制流淌的效果。

（5） 搭接端面處理。務(wù)必采用搭接縫，而不能采用對(duì)接方式處理端面。此外，每層施工的端界面應(yīng)盡可能相互錯(cuò)開(kāi)，使其處于封閉狀態(tài)。

（6） 厚度控制。一般鱗片膠泥整體厚度的平均值控制在要求厚度的-0.2——+0.4mm 范圍內(nèi)。厚度平均是為了被防護(hù)表面具有近似等同的防腐蝕能力，避免局部首先破壞；厚度太后，成本高不說(shuō)，也并不是說(shuō)越厚越好，太厚了防腐層的整體線性膨脹系數(shù)和基材相差更大，更容易脫落；實(shí)際操作中可通過(guò)不同層采用不同顏色，避免局部漏涂或局部重涂。

（7） 鱗片定向有序排列的把握。定向有序排列指的是鱗片垂直于介質(zhì)滲透方向，并且呈有序的疊壓排列形狀。實(shí)際施工中， 主要靠有序的定向抹涂及壓輥來(lái)實(shí)現(xiàn)。
